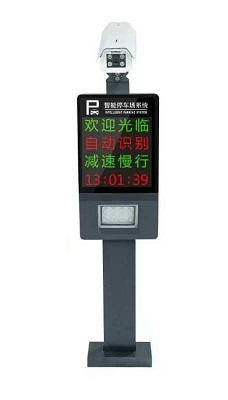

智能停車場系統廣泛應用于各種停車場、地下車庫、小區、單位的大門口;系統由入口控制機、出口控制機、自動道閘、車輛檢測器、通訊轉換器、管理軟件，滿位顯示屏、收費顯示屏、發行機、圖象捕捉卡、攝像機、感應卡等組成。伴隨著安防科技發展的新技術、新產品的技術要求，本著服務社會、用戶第一的宗旨，特制定以下規范。

  一、工程施工主要材料、工具要求

1、出入口控制機、自動道閘等包裝應完好，材料外觀不應有破損，附件、備件、工具應齊全。

2 、工程施工布線標準、線材規格型號、應符合停車場工程設計要求及標準停車場的有關規定。

3 、攜帶好齊全的相關單據，及資料。

  二、工程施工布線技術要求

  停車場系統布線不僅要求安全可靠，而且要使線路布置合理、整齊，安裝牢固。線纜在建筑物內安裝要保持水平或垂直，并應加套管保護和使線纜固定穩妥美觀;220V強電與信號線要分開鋪設，更不能穿在同一管內，距離大于50CM;并且所有走線都必須套管，PVC 管和鍍鋅管都可以，避免老鼠咬斷線路引起故障;若線路中間有斷點，需將斷點用烙鐵焊上并做好絕緣處理;布線時一定要對線纜做好標記，方便以后的安裝、調試和維護。

1、電源線

  出入口道閘、出入口控制機需要220V 電源，采用三芯屏蔽線(RVVP3*1.5)，一般接到專線UPS專線供電，在某些情況下AC220V 電源也可就近接取，但應符合相關規范，要確保系統中AC220V 插座中的地線真實接地。

2、聯網線(控制機—控制機或控制機—電腦)

  停車場聯網方式可以分為：485 通訊、TCP/IP 通訊、RS422 通訊等485 聯網線必須采用屏蔽雙絞線RVVSP2*0.5，485 總線長度，理論上是可以達到1200米，建議不要超過1000 米。如果超過請選用485HUB 或者中繼器來改善通訊環境。為了保證通信的穩定，在通訊線末端接電阻，或者把所有的屏蔽層都連接起來，末端可以懸空或者根據情況接到大地上。485 網絡必須是總線型結構，不允許全部或局部星型結構。TCP/IP 聯網線可以選擇超五類非屏蔽雙絞線，控制機到交換機或HUB 的距離要小于100米。

1、遠距離讀卡器信號線(讀卡器—控制機)：讀卡器信號線使用四芯屏蔽線(RVVP4*0.5)。

2、按鈕線(管理室按鈕—道閘)：按鈕線使用四芯屏蔽線(RVVP4*0.5)。

3、對講線(對講主機—對講分機)：對講線使用兩芯屏蔽線(RVVP2*0.5)，對講線應遠離強電，電磁干擾環境。

4、顯示屏信號線(顯示屏—控制機)：信號線采用兩芯屏蔽線：RVVP2*0.5，為了使信號線不受到干擾，在鋪設時要與電源線分開鋪設。

5、控制線(道閘—控制機)：標準停車場控制線采用四芯屏蔽線(RVVP4*0.5)，簡易停車場(MAC 板子)采用兩芯屏蔽線(RVVP2*0.5)，具體情況根據停車場類型來定。

6、視頻線(攝象機—控制室電腦)：視頻線采用SYV75-5 視頻線，不要與其它強電系統在一起，應保留500mm 距離。
